我们经常可以看到,在一些变压器下面放置了大量的鹅卵石,那么这些鹅卵石到底是干什么用的?只是为了美观吗?

首先我们来介绍一下变压器,变压器可以分为油浸式变压器和干式变压器。

一般小型的变压器都是干式变压器,简称干式变。干式变压器因没有油,也就没有火灾、爆炸、污染等问题,故电气规范、规程等均不要求干式变压器置于单独房间内。损耗和噪声降到了新的水平,更为变压器与低压屏置于同一配电室内创造了条件。

大型的变压器由于要通过更大的电流,所以一般采用油浸式变压器。油浸式变压器是把线圈全部放到绝缘油中,绝缘油的作用就是导热、冷却和灭弧作用,通过散热风扇和油泵,把变压器内部的有输送到散热器的散热片上,通过散热风扇吹动空气进行散热。

注:变压器的主要部件有铁芯,绕组,油箱,油枕,呼吸器,防爆管(压力释放阀),散热器,绝缘套管,分接开关,气体继电器,温度计,净油器等。

油浸式变压器和干式变压器相比具有造价低、维护方便,能够解决变压器大容量散热问题和高电压绝缘问题等特点,但是因为油浸式变压器的冷却油是可燃的,所以导致油浸式变压器具有天生的缺点,那就是可燃、可爆。

而这时,放置鹅卵石等这一操作就应运而生。

变压器下这个部位我们通常称为卸油池或卸油坑(或者类似的叫法),通往事故油坑或事故油池。

发生事故时,如喷油或爆炸,变压器的油会卸到卸油坑内,然后流往事故油池。

池内有的做隔栅,也有的不做隔栅。做隔栅的,鹅卵石就放置在隔栅上面;不做隔栅的,鹅卵石就放置在卸油坑内。做不做隔栅,跟变压器型式、容量、电压等级有关,这方面有规定。

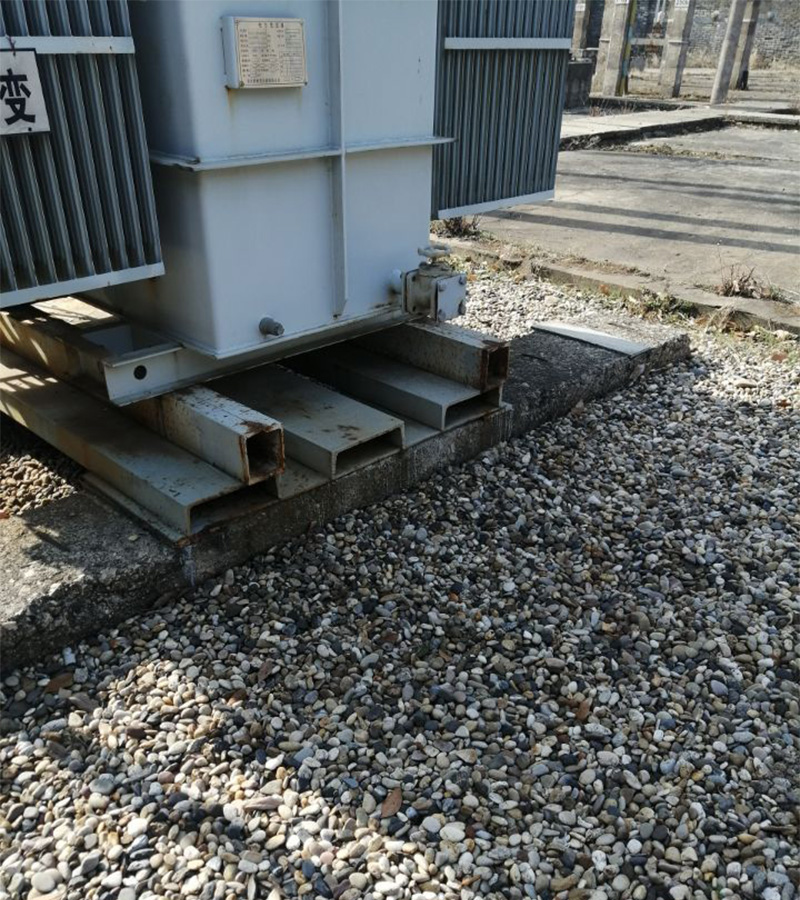

变压器油区放置鹅卵石的作用:

  1. 在变压器使用很长时间以后,零部件有可能出现老化渗漏等问题,而放置大量的鹅卵石可以吸收变压器漏油,让变压器油顺利回流到事故油池,减少事故发生;
  2. 一旦发生事故时,鹅卵石又可以防止变压器中的油喷溅,避免爆炸。
  3. 爆炸起火时,鹅卵石可以起到隔离作用,阻止火灾蔓延到地面,利于灭火。
  4. 轻微的冷却作用,变压器温度过高时可以借助鹅卵石使其冷却。
  5. 鹅卵石绝缘,便于检修、运行人员检查工作。
  6. 鹅卵石具有减震作用。作用和铁路上的石头是一样的,可以增加一层缓冲。
  7. 防止杂草生长。

变压器下面的鹅卵石要求

河北蕴泽矿产生产销售的变压器鹅卵石采用天然筛选出来的优质鹅卵石,常用规格5-8cm左右。主要用于大型油浸变压器的基坑消防材料填充。

油浸式变压器下面铺变压器鹅卵石的国家规定

中华人民共和国住房和城乡建设部(住建部)《3-110kv高压配电装置设计规范》GB50060-2008,发布并于2009年6月1日施行,第5.5.3条:应设置能容纳100%油量的贮油或挡油设施。贮油和挡油设施应大于设备外廓每边各1000mm,四周应高出地面100mm。贮油设施内应铺设卵石层,卵石层厚度不应小于250mm,卵石直径为50-80mm。

油浸式变压器下的那个油坑被我们称作:泄油池或者泄油坑。泄油池与事故油池(事故油坑)是相通的,当变压器出现事故时,比如发生爆燃或者向外喷油时,此时变压器的油就会顺着在泄油池里铺的变压器鹅卵石流到泄油坑里,再从泄油池往事故油池里流,这时,我们铺放的变压器鹅卵石就会发挥隔离的功能,会减小变压器燃爆的火势,在较大程度上帮助人们灭火,此外,当温度较高的变压器油流经温度低的变压器鹅卵石时,也对其进行了一定的冷却,这样也可以降低火势。

准国家能源局(能源局)发布并于2018年7月1日实施的《DL T 5352-2018高压配电装置设计规范》第5.5.3条:储油设施内应铺设变压器鹅卵石层,其厚度不应小于250mm,卵石直径宜为50–80mm。我厂的变压器鹅卵石被众多变压器施工单位采用,尺寸范围符合相关标准,敬请放心采购使用。
